動態管式反應器是一種管狀的，長筒式的連續流操作反應器，是一種新型的平推流反應器。

動態管式反應器的主要結構有外換熱夾套，反應管，內攪拌軸，電機，密封傳動裝置等。外換熱夾套提供加熱或冷卻控溫，反應管提供反應物料所需的耐溫耐壓空間，電機提供動力。

在結構上，動態管式反應器與常規反應器上有著同樣的攪拌混合裝置和溫控系統，適用于氣、液、小固體的化學混合反應。在旋切動態混合系統上，內攪拌軸上帶有翅片，設計時盡量不產生軸向向前的推力，而主要產生旋切環流微流場，在大大強化均相和非均相傳質及傳熱的同時，整體反應模型更貼近平推流反應器，避免返混帶來的不利影響。在溫控系統上，科芯微流還獨創有三溫度分段式夾套控溫，能實現根據反應需求在反應進行的不同階段分別給予最優的換熱條件(如圖一)。

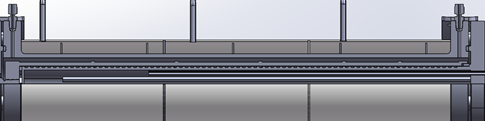

動態管式反應器結構圖一

動態管式反應器在物料選擇上，可用于液液、氣液、液固等顆粒狀反應物上，并且旋切混合的強度可隨轉速調整，也可以在常壓的情況下或者加壓的情況下，實現半連續或連續性操作，出料方便，內部死角小，實驗完成后，易拆卸，清理反應管和旋切軸也非常方便。

在旋轉密封結構上，不同于傳統動態管反多數采用的機械密封結構，科芯微流動態管式反應器主要采用的是磁力耦合傳動裝置，將動密封改為靜密封，不僅能實現更高的壓力(10-30MPa)穩定密封， 更杜絕了動密封因密封失效帶來的物料泄漏風險

科芯微流生產的動態管式反應器，使用的材質是目前最常見的316不銹鋼和C276哈氏合金，隨著現在科技的開展，動態管適用于的地方逐漸增多，為了滿足更多客戶的需求，科芯微流還研發了石英管、碳化硅管、噴涂四氟管等特殊材質的動態管反，石英管反能更加直觀的觀察到物料混合和反應的實況，碳化硅管反和噴涂管反能提供更好的耐腐蝕性能。未來本公司將開發更多材質的動態管反產品，滿足不同客戶的要求，得到更好的反應效果。
