高熵合金納米顆粒( HEA NPs )作為催化劑應運而生，具有單金屬催化劑所不具備的優異性能。盡管近年來已經開發了多種HEA NPs的合成技術，但合成具有超小粒徑和窄尺寸分布的HEA NPs仍然具有挑戰性，因?yàn)榇蠖鄶?shù)已報道的合成方法需要較高的溫度來加速粒子的生長。這項工作為使用連續流動反應器結合液相還原法制備超小且均一的HEA NPs提供了一種新的方法。我們成功合成了超小的IrPdPtRhRu HEA NPs ( 1.32 ± 0.41 nm)，理論上每個IrPdPtRhRu HEA NPs ( 1.32 ± 0.41 nm)由大約50個原子組成。這種平均尺寸是迄今為止報道的HEA NPs的最小尺寸。五種元素在每個粒子中的原子水平上是均勻混合的。得到的HEA NPs在酸性條件下具有非常高的析氫反應( HER )活性，在10 mA / cm ^-2的電流密度下具有非常小的6 mV過電位，是商業Pt/C過電位的三分之一。此外，盡管HEA NPs的大規模生產仍然困難，但這種流動合成可以提供高生產率和高重現性，更節能，適合大規模生產。因此，本研究報道了具有顯著高HER活性的1nm尺寸的HEA NPs，并建立了超小且均一的HEA NPs的生產平臺。

1.引言

高熵合金納米顆粒( HEA NPs )在能量轉換催化等各個領域都備受關注。HEA的定義是一種固溶體合金，一般由至少5種元素組成，每種元素的比例在5 ~ 35 %之間。近年來，HEA NPs的各種合成技術，如碳熱沖擊、快速床熱解、溶劑熱法等被開發出來。這些方法通常在高溫下進行，利用吉布斯自由能( G = H-TS)中大的構型熵。雖然這些技術可以實現納米顆粒中不同性質的多種化學元素的混合，但由于高溫加速了原子擴散和顆粒生長，因此顆粒尺寸大多在10 nm以上。對于催化應用而言，提高催化劑的表面積與體積比(通常有助于催化活性)對于高效利用貴重化學元素具有重要意義。此外，其中一些技術需要特殊的設備，給大規模生產帶來了困難。連續流動合成是一種高效生產多種材料的有吸引力的方法，該方法的優點是反應控制精確，反應條件穩定，有助于產物的高選擇性和可重復性。最近，該方法通過同時還原不同的金屬離子被應用于固溶體合金納米顆粒的大規模生產。鑒于化學還原中的還原劑強度可以調節顆粒尺寸，連續流動反應器和強還原劑的組合將是高效合成均一超小HEA納米顆粒的最佳方法之一。

2.實驗過程

在本研究中首次成功合成了等摩爾極小的1.32nm的IrPdPtRhRu HEA NPs。通過利用掃描透射電子顯微鏡( STEM )，能量色散X射線光譜( EDX )，粉末X射線衍射( PXRD )和對分布函數( PDF )分析研究所得納米顆粒的元素分布和晶體結構。所獲得的納米顆粒被鑒定為具有fcc結構的超小納米顆粒，顆粒中五種元素均勻分布。我們進一步研究了它們對析氫反應( HER )的電催化活性。在1 M的HClO4中，HEA NPs在10 mA / cm^-2下的過電位僅為6 mV，是商業Pt/C過電位的1 / 3。圖1顯示了開發的流動反應器，配備了平穩脈沖的隔膜泵以穩定供應溶液，1 / 8英寸不銹鋼管( 2.2 mm內徑)以實現前驅體和還原溶液的均勻混合。溶液1和溶液2的容器連接處均采用真空油脂密封的三通旋塞，在Ar條件下反應完全。溶液1是由乙酰丙酮銥(Ⅲ)、乙酰丙酮鈀(Ⅱ)、乙酰丙酮鉑(Ⅱ)、乙酰丙酮銠(Ⅱ)和乙酰丙酮釕(Ⅲ)溶解在還原四氫呋喃( THF )中的混合物。溶液2是一種強還原劑，萘鋰，通過在脫氧四氫呋喃中混合金屬鋰和萘，并在手套箱中攪拌1天，很容易制備。脫氧四氫呋喃在A中以21.0 mL / min的速度流動并充滿整個生產線。然后，將溶液1和溶液2以21.0 m L / min的流速在混合點反應。15秒后，從反應器出口獲得黑色溶液，并在Ar條件下收集在含有碳載體的燒瓶中。將得到的含碳納米粒超聲4 h，離心分離洗滌。在室溫下干燥后，將得到的納米粒暴露在氫氣中，不加熱。

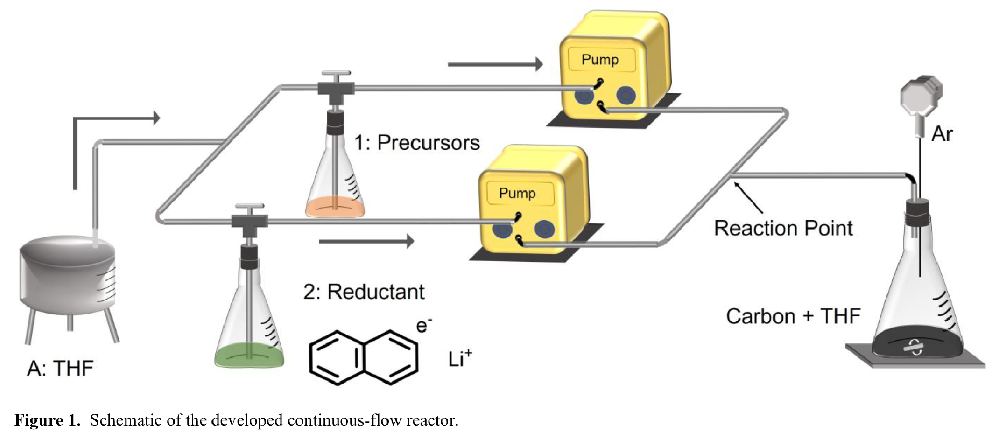

圖1.所開發的連續流反應器示意圖

通過配備EDX的高角環形暗場STEM ( HAADF-STEM )對獲得的HEA NPs進行表征。如圖2a所示，HAADF - STEM圖像顯示得到的HEA NPs均勻地分散在碳上。令人驚訝的是，納米顆粒的平均直徑為1.32 ± 0.41 nm，它非常小，僅由大約50個原子組成，并且具有超過70 %的比表面積和窄的尺寸分布(圖S1 )。為了研究其組成，我們進行了EDX mapping和X射線熒光( XRF )分析。圖2b - f顯示了與HAADF - STEM圖像相對應的Ir，Pd，Pt，Rh和Pd的元素圖。這5種元素在納米顆粒的整個區域內均勻分布，表明元素在原子水平上的成功混合。從這些EDX圖計算出的每個元素的比例約為20 %，這與XRF給出的結果相似(圖S2 )。元素圖的疊加如圖S3所示

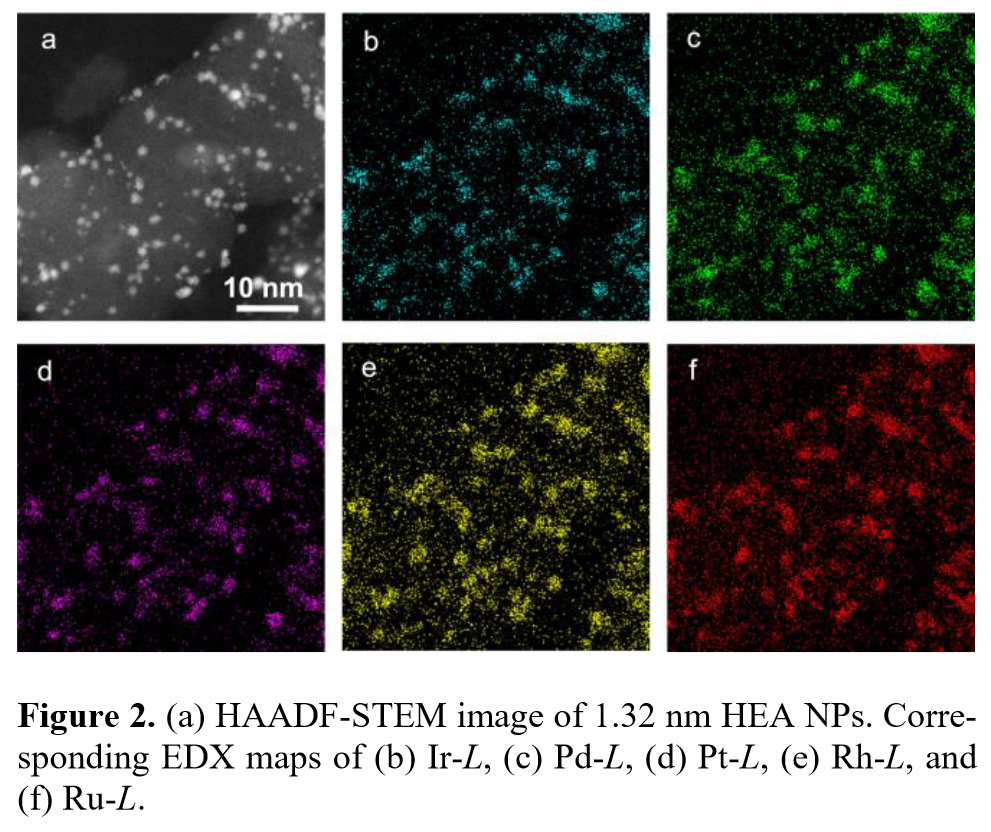

圖2. ( a ) 1.32 nm HEA NPs的HAADF - STEM圖像。相應的EDX圖譜為( b ) Ir-L，( c ) Pd-L，( d ) Pt-L，( e ) Rh-L，( f ) Ru - L

為了確認固溶體結構，我們進行了線性輪廓分析(圖S4 )。這五個元素都均勻分布在一個小的NP中。此外，進行了EDX點分析，根據粒徑從0.82到2.31 nm來評估成分的均勻性(圖S5 )。在所有顆粒中，元素比例幾乎為20 %。在0.82 nm處相差幾個百分點是合理的，理想狀態下，該粒子大約由13個原子組成，粒子中一個原子對元素比例的貢獻為8 %。這些結果有力地支持了非常均一的超小HEA NPs的成功合成。如圖3所示，從減去碳峰和毛細管峰的1.32 - nm HEA NPs的PXRD圖譜(圖S6 )顯示出非常寬的峰，超小的粒徑和由于多種元素不同原子半徑引起晶格畸變。通過Rietveld精修對XRD圖譜進行分析，得到晶格常數為3.8843 ( 8 ) 的fcc結構為最佳擬合。

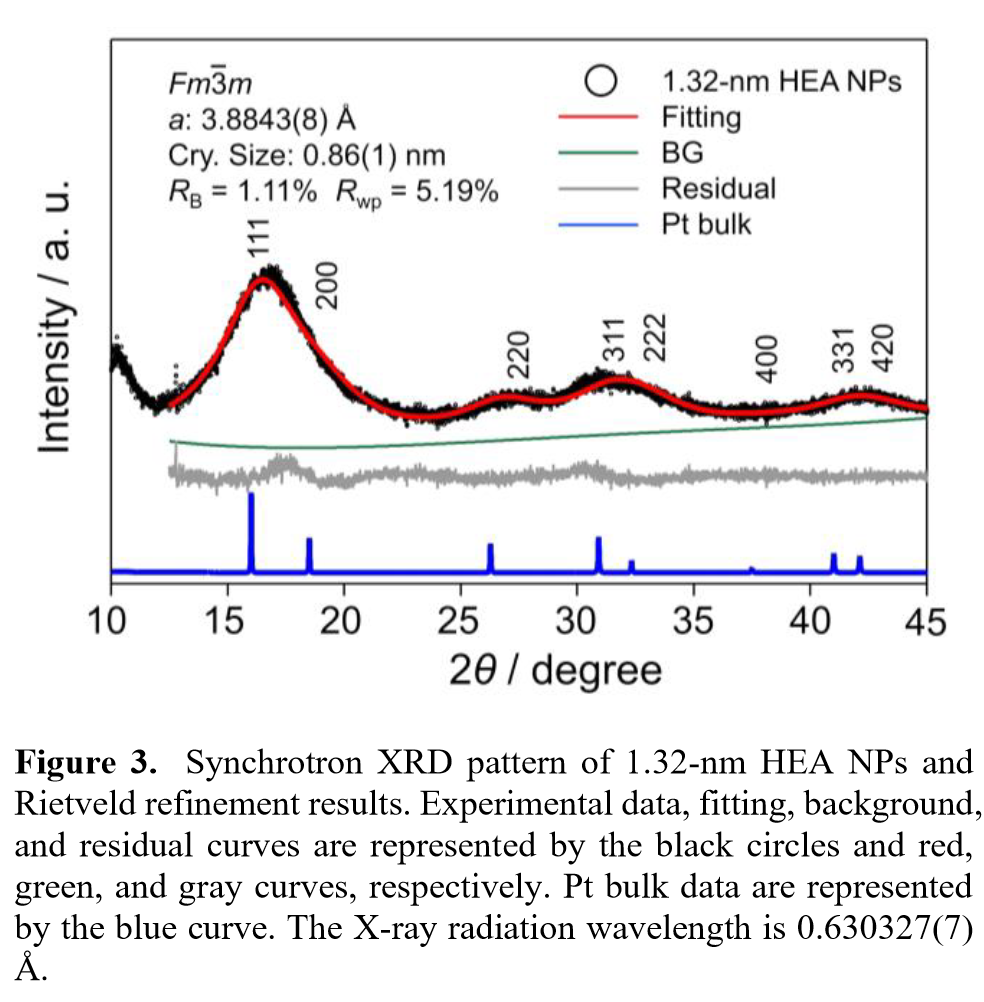

圖3. 1.32 nm HEA NPs的同步輻射XRD圖譜和Rietveld精修結果。實驗數據、擬合、背景和殘差曲線分別用黑色圓和紅色、綠色、灰色曲線表示。Pt體數據用藍色曲線表示。X射線輻射波長為0.630327 ( 7 ) ?

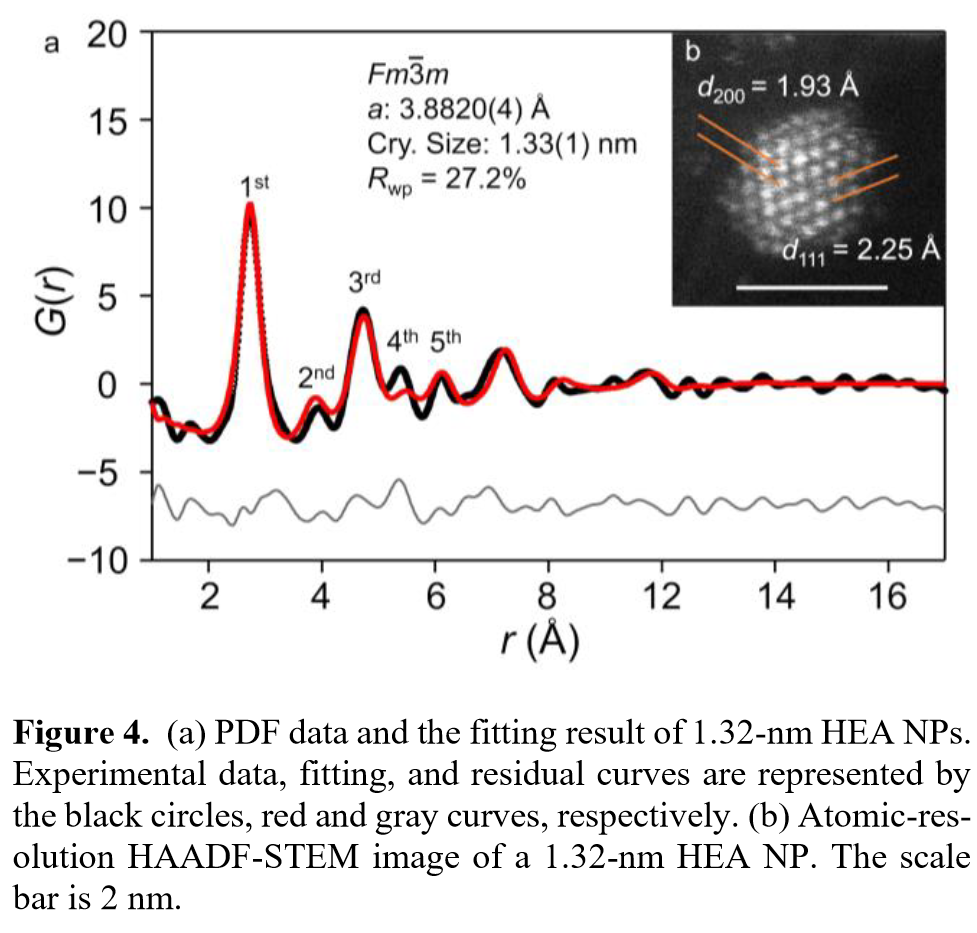

圖4.( a ) 1.32 nm HEA NPs的PDF數據及擬合結果。實驗數據、擬合曲線和殘差曲線分別用黑色圓圈、紅色和灰色曲線表示。( b ) 1.32 nm HEA NP的原子分辨HAADF - STEM圖像。標尺為2 nm

通過高能XRD和PDF分析相結合的方法證實了精修后的fcc結構(圖S7 )。一般來說，材料的散射有兩種類型;一種是布拉格散射，另一種是漫散射。在超小納米顆粒的情況下，擴散散射的貢獻變得突出。因此，使用兩種散射的PDF分析可能是揭示其原子尺度結構的有力方法。[16]首先，發現PDF峰頂(圖4a )與Rietveld精修得到的fcc結構的原子距離非常相似(表S1 )。然后，我們進行了PDF分析，最佳擬合是通過具有3.8820 ( 4 ) ń晶格參數和1.33 ( 1 ) - nm粒徑的fcc結構獲得的。此外，圖4b中1.32 - nm HEA NPs的原子分辨率HAADF - STEM圖像顯示{ 111 }和{ 200 }面對應的2.25和1.94 晶格間距，這與PDF分析結果計算的2.24和1.94 非常接近。這些結果證明了1.32 nm HEA NPs具有fcc結構。

HEA NPs中這種超小的尺寸和均勻的結構可以歸因于連續流反應器和強還原劑的結合。IrPdPtRhRu HEA NPs是先前使用三甘醇作為還原劑，在503 K下通過間歇型化學還原法合成10 min以上。由于金屬前驅體溶液是逐滴加入到加熱的還原劑中，所以金屬前驅體的溫度和濃度是不斷變化的。該方法提供了尺寸為5.5 - 1.2 nm的HEA NPs，其相對較大的粒徑和較寬的尺寸分布源于高溫和不均勻的反應條件。在本報告中，我們使用帶有強還原劑LiNaph的連續流動反應器實現了較低的反應溫度和均相反應條件。LiNaph (以THF計)的E0為- 3.10 V，遠低于所有前驅體的E0。這種還原能力可以加速所有前驅體的同時還原和室溫下的成核，從而實現超小的納米顆粒尺寸和窄的尺寸分布。此外，該方法為催化使用提供了兩個優點：LiNaph不需要額外的保護劑，并且具有較高的產率和重現性。一般來說，合成超小納米粒需要非常低的濃度，導致生產力不足，而連續流動法具有高生產力和高重現性，更節能，適合大批量生產。此外，為了考察流速對粒徑的影響，我們合成了流速為45 m L / min和10 m L / min的HEA納米粒(圖S8 )，并證實在該合成中流速對納米粒的粒徑/分布沒有顯著影響。HER在能源轉換中扮演著重要的角色，對于氫能源開發具有重要意義。為了證明HEA NPs具有超小尺寸的優勢，對所得NPs的HER催化活性進行了研究。取1 μ g粒徑為1.32 nm的HEA NPs滴于直徑為3 mm的旋轉電極上，室溫下晾干。以相同條件合成的商業Pt/C ( 3.42 ~ 0.74 nm ) (圖S9 )和Pt NPs ( 1.98 ~ 0.80 nm ) (圖S10 )作為參比，電極上負載1 g金屬。在圖5a中，以5 mV / s的掃描速率在1 M HClO4中獲得每條極化曲線，并通過電極面積( 0.0707 cm-2)進行歸一化。有趣的是，1.32-nm HEA NPs的活性遠高于商業Pt/C和合成的Pt NPs。1.32 nm的HEA NPs在10 mA / cm-2下的過電位明顯較小，為6 mV，是商業Pt/C和合成的Pt NPs過電位( 15.5 mV )的三分之一。該活性也高于合成的4.02 nm HEA NPs ( 9 mV )，如圖S11所示。此外，1.32-nm HEA NPs在- 0.01 V時達到了1.6 A / mg的足夠高的質量活性，是商業Pt/C的8.0倍。在已報道的高活性鉑族金屬基催化劑中，HEA NPs顯示出最佳的HER活性(表S2 )。為了研究本征活性，通過電化學活性表面積(圖S12和S13)計算了1.32 - nm HEA NPs和合成的Pt NPs的轉換頻率( TOF )值。在10 mV的過電位下，1.32-nm HEA NPs的TOF值是合成的Pt NPs (每秒0.54個H2)的7.5倍。這些結果表明，尺寸效應和高熵效應都有助于HEA NPs具有顯著高的本征活性。普遍認為，在單金屬和二元合金的情況下，本征HER活性(如TOF )主要由氫吸附能解釋，而氫吸附能與d帶中心( εd )有關。然而，對于HEA NPs，由于復雜的原子排列，表面原子具有更寬的ε d分布范圍。1.32-nm HEA NPs表面原子的ε d分布范圍較寬，可能導致僅用氫吸附能不能解釋的高本征活性。

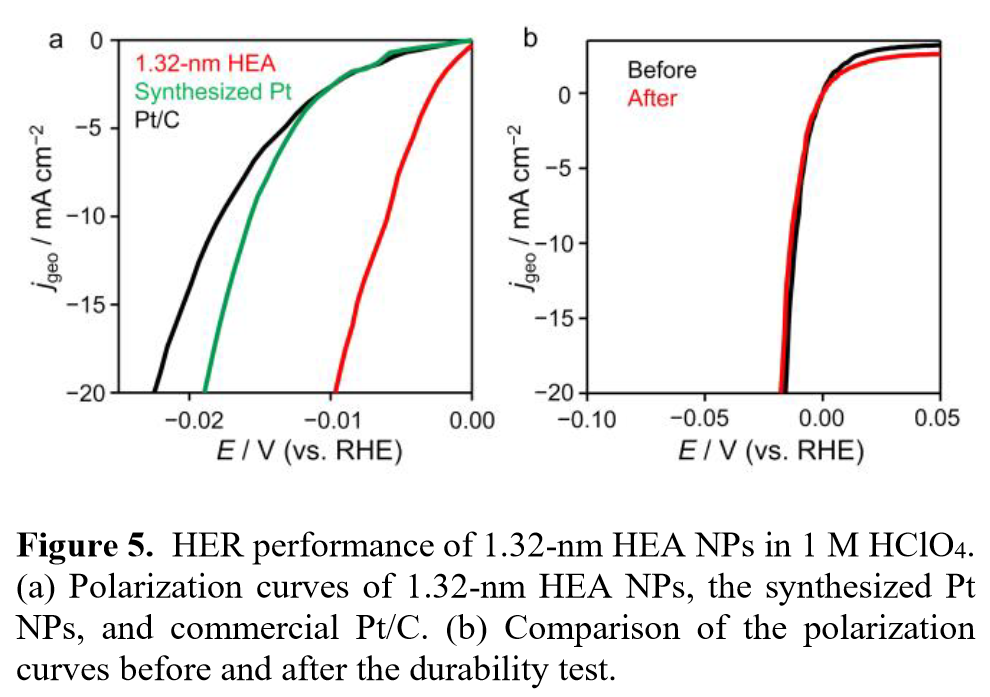

圖5. 1.32-nm HEA NPs在1 M HCl O4中的HER性能。( a ) 1.32-nm HEA NPs、合成的Pt NPs和商業Pt / C的極化曲線。( b )耐久性測試前后的極化曲線對比

特別是在酸性條件下，穩定性也是一個非常重要的因素。對比了耐久性試驗前后的極化曲線(圖S14 )。如圖5b所示，沒有觀察到明顯的降解，這表明1.32 - nm HEA NPs的高穩定性。1.32-nm HEA NPs高穩定性的原因可能是原子擴散緩慢和固溶強化等高構型熵效應的貢獻。

3.總結

綜上所述，本文首次在液相還原法中展示了一種新的方法學，即使用LiNaph作為強還原劑的連續流反應器合成均一1 nm尺寸的極小HEA NPs。成功合成了具有1.32 ~ 0.41 nm的IrPdPtRhRu HEA NPs，這是迄今為止報道的最小的HEA NPs。這種連續流動合成方法提供了至少500 g /天的HEA催化劑，比其他合成方法產量更高。此外，1.32 nm HEA NPs在酸性條件下表現出明顯高于商業Pt/C的HER活性。
